粗粒土（如砂砾石、堆石料等）作为土木工程中常见的填料，广泛用于高土石坝、公路路基、机场跑道等工程。其力学特性直接影响构筑物的稳定性与变形控制。粗粒土三轴剪切试验仪和粗粒土固结设备是研究粗粒土强度与变形特性的核心试验装置。本文将系统介绍这两类设备的工作原理、关键结构、试验方法及最新技术进展。

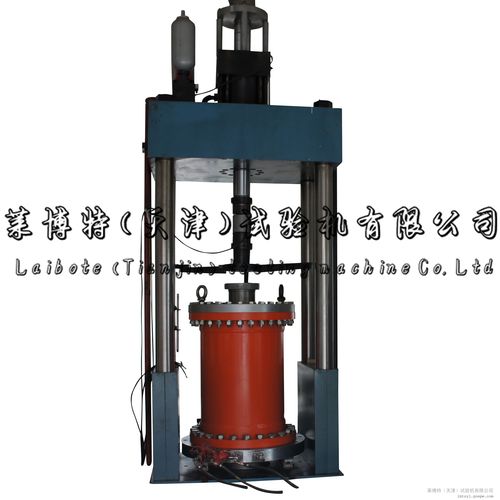

一、粗粒土三轴剪切试验仪
1. 基本原理
三轴剪切试验通过施加周围压力（σ₃）和轴向压力（σ₁），使试样在可控应力路径下发生剪切破坏，从而测定粗粒土的抗剪强度参数（黏聚力c和内摩擦角φ）以及应力-应变关系。与细粒土不同，粗粒土粒径大（通常d_max可达60mm或更大），要求试验仪具有大尺寸压力室、高加载能力和精确的体积变化测量系统。
- 主要结构组成
- 压力室：采用高强度不锈钢或铝合金制成，内径通常为300mm、500mm甚至1000mm，高度为直径的2~2.5倍。压力室需承受高达数兆帕的围压。
- 轴向加载系统：采用伺服液压或电动缸，最大轴向力可达2000kN以上，实现应力或应变控制加载。
- 围压控制系统：通过液压稳压装置或气压加载，保持恒定的周围压力，精度±1%FS。
- 体积变化测量：采用双筒体差压传感器或高精度流量计，测量试样在剪切过程中的体积变形（对饱和样）或排水量。
- 数据采集系统：多通道采集轴力、位移、围压、孔隙水压力（如需要）等信号，采样频率≥10Hz。
- 试验类型
- 固结排水剪（CD）：适用于透水性好的粗粒土，剪切速率极慢（0.01~0.5mm/min），允许充分排水。
- 固结不排水剪（CU）：用于模拟施工期或地震工况，可测量孔隙水压力。
- 不固结不排水剪（UU）：较少用于粗粒土，因难以饱和。
- 大型三轴试验还可进行多级加载、循环加载（动三轴）等。
- 关键技术挑战
- 橡皮膜嵌入：粗粒土棱角易刺破橡皮膜，需采用加厚膜或双层膜；嵌入量需修正。
- 端部摩擦：采用润滑端垫减少端部约束，使试样内部应力均匀。
- 试样制备：需按设计级配和干密度分层击实或振动压实，保证 uniformity。
二、粗粒土固结设备
1. 固结试验目的
测定粗粒土在荷载作用下的压缩变形特性，包括压缩模量、压缩指数、回弹指数及固结系数，为计算地基沉降和坝体变形提供参数。
- 设备类型
- 大型固结仪（一维固结）：采用大直径固结容器（内径300~1000mm），通过杠杆或液压施加竖向荷载，测量试样轴向变形。适用于最大粒径60mm以上的粗粒土。
- 三轴固结（等向固结）：利用三轴压力室施加等向围压，测量体积变形，可得到等向压缩曲线。
- 压缩仪（侧限压缩）：类似固结仪，但更适合较大粒径，容器刚度更高。
- 主要结构
- 固结容器：由刚性圆筒、上下透水板和加载板组成，侧壁需满足刚性侧限条件。
- 加载系统：砝码杠杆式（精度高但加载级数有限）或液压伺服式（可连续加载，自动化程度高）。
- 变形测量：大量程位移传感器（LVDT），分辨率0.01mm，或采用光电编码器。
- 排水系统：对于饱和样，需测量排水量以计算固结系数。
- 试验方法
- 分级加载：每级荷载维持至变形稳定（每小时变形≤0.01mm），然后施加下一级。
- 连续加载：采用恒应变速率或恒荷载速率，缩短试验时间。
- 数据处理：绘制e-p曲线或e-lgp曲线，计算压缩指数Cc、回弹指数Cr、先期固结压力等。
三、技术进展与选型建议
1. 自动化与智能化
现代设备集成伺服控制、自动数据采集和软件分析，可自动完成加载、稳压、记录和报告生成。部分高端三轴仪具备应力路径控制、K₀固结、循环加载等功能。
2. 大尺寸化
随着高土石坝建设，最大粒径可达800mm，对应压力室直径需达2000mm以上。目前国内已研制出直径1200mm的大型三轴仪，试样重达数吨。
3. 测量精度提升
采用非接触式位移传感器、光纤光栅传感器、局部应变计等，提高小应变测量精度（10⁻⁶量级）。
- 选型建议
- 根据最大粒径确定设备尺寸：d_max/压力室内径≤1/5（三轴）或1/3（固结）。
- 根据试验应力范围选择加载能力：轴向力≥（σ₁-σ₃）max × A，围压≥σ₃max。
- 考虑是否需要动荷载、温度控制、非饱和测试等特殊功能。
- 优先选择具备自动化控制和数据处理软件的设备，提高效率。
四、
粗粒土三轴剪切试验仪和固结设备是岩土力学试验的重要工具。正确选型、规范操作和合理解译数据，对于获取可靠的粗粒土强度与变形参数至关重要。随着技术进步，设备正朝着大型化、自动化、高精度方向发展，为重大工程的安全评估提供有力支撑。
