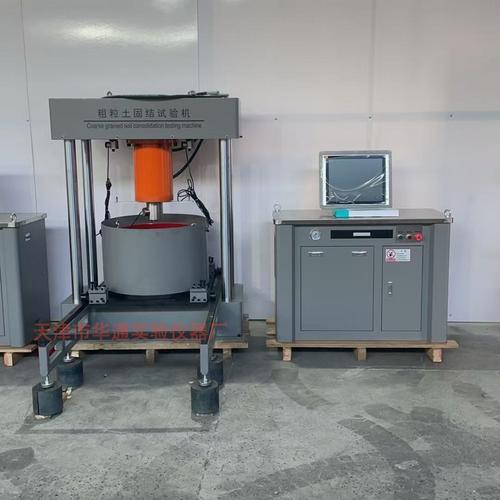

HTGJ-50A粗粒土固结仪使用说明书
一、概述
HTGJ-50A粗粒土固结仪是天津市华通实验仪器厂生产的专用粗粒土固结试验设备，用于测定粗粒土在侧限条件下的压缩变形特性，适用于土工试验、水利水电、公路铁路、建筑工程等领域。
本仪器采用液压加载系统，配合高精度传感器和数采系统，可完成粗粒土的固结试验，测定压缩系数、压缩模量等参数。
二、主要技术参数
- 试样尺寸：Φ300mm×H300mm（可根据用户要求定制）
- 最大垂直载荷：50kN
- 载荷精度：±0.5%FS
- 位移量程：0～50mm
- 位移精度：±0.01mm
- 加载方式：液压加载
- 控制方式：微机控制 / 手动控制
- 电源：AC220V±10%，50Hz
- 工作环境：温度5～40℃，湿度≤85%RH
三、结构组成
- 主机框架：采用高强度钢製，保证试验过程的稳定性。
- 压力室：用于放置粗粒土试样，侧面设有排水装置。
- 液压加载系统：包括液压缸、油泵、比例阀等，用于施加垂直载荷。
- 载荷传感器：置于压力室上方，测量施加的垂直载荷。
- 位移传感器：安装于加载杆上，测量试样轴向变形。
- 控制柜：包含电器控制系统、数采系统和显示仪表。
- 计算机及软件：用于试验参数设定、数据采集、处理与存储。
四、安装与调试
- 将仪器放置在平整、坚固的地面上，调整地脚螺栓使水平泡居中。
- 连接好油管、电缆线及传感器接线，确保各路连接无误。
- 接通电源，启动计算机，运行配套试验软件。
- 参照软件操作手册，设置好传感器量程与标定系数。
- 进行空载试运行，检查液压系统有无泄漏，各传感器信号是否正常。
五、操作步骤
- 试样制备：按相关标准要求制备粗粒土试样，尺寸应符合仪器压样筒尺寸。
- 安装试样：将试样装入压力室中，在试样上部及底部放置透水板与滤纸。
- 安装压力室：放置好试样后装好上压板、密封圈，均匀拧紧螺栓，保证密封可靠。
- 预加荷载：通过软件设定位移与荷载清零，然后施加1～2kPa的预压荷载。
- 将位移传感器与荷载传感器调至测量状态。
- 加载试验：按预先设定的荷载等级逐级加载，每级荷载稳定后记录相应的位移值，至试件变形稳定标准（如每小时变形量不大于0.01mm）。
- 试验完成后，卸载并拆卸压力室，清理试样。
- 保存数据，软件自动绘制压力-变形关系曲线并计算各项参数。
六、注意事项
- 操作前面仔细阅读本说明书和计算机软件说明。
- 确保传感器与控制柜接线正确，防止接错损坏传感器。
- 装卸试样时，避免刮伤压力室与试样容器。
- 液压系统压力不可突然飙升，以免损坏仪器。
- 在同一负荷水平进行下一次加载前，确认数据稳定，避免数据波动误导。
- 为确保安全，设备运行时请工作人员勿离开操作岗位，注意观察各仪表状态。
- 试验期间保持环境平静、无明显震动、地面无油脂污染。
- 对液压油液如有异常应对系统及时排出空气、并及时更换清洁液压油（推荐N46号液压油）
七、维护养护
- 每次使用完应及时使用防锈剂临时保养油缸、夹具、传感器和头磨机面。用防尘布盖好压力和玻璃。
- 液压油应每6个月检查一次，若污浊浑杂物需及时更换，每两年应清洗缸、橡胶囊老化替换及时通过厂家零件请来源上与我们处直接预约 后续更多质保服务以供保障通信查询 期待为您营造仪德天下。
- 不用脏变形高加防块并自量而需水仪变形存储宜2人为止主器精密螺丝应不要过于紧固受腐蚀湿储存需要类得特别。
注意事项加多补水提醒保持仪器表面清洁与限服务客服热线便进一步问询详情返厂检修您宝贵的意见建议请联系天津市华通实验仪器厂售后部门获得圆满解除务必要操作使用。
